本文为手游开发者及硬件爱好者提供BUCK电路PCB布局的详细建议，助力打造高性能游戏设备。
在手游市场日益激烈的竞争中，游戏设备的性能优化成为了决定胜负的关键因素之一，而BUCK电路作为电源管理中的重要组成部分，其PCB布局的合理性直接影响到设备的稳定性和效率，我们将深入探讨BUCK电路的PCB布局建议，为手游开发者及硬件爱好者提供一份实战指南，帮助大家打造更加出色的游戏设备。
BUCK电路基础与重要性

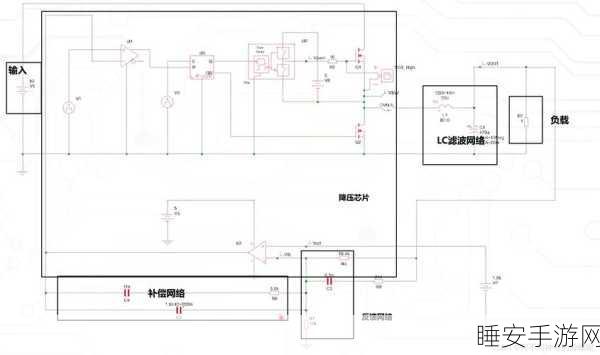

BUCK电路是一种降压型DC-DC转换器，广泛应用于各种电子设备中，特别是在需要高效电源管理的场合，在手游设备中，BUCK电路负责将高电压转换为适合设备运行的低电压，同时保持较高的转换效率，合理的BUCK电路布局不仅能提高设备的能效，还能减少发热和电磁干扰，从而提升整体的游戏体验。
PCB布局实战建议
1、元件布局
输入/输出电容：应靠近BUCK电路的输入和输出端，以减少线路损耗和电磁干扰，电容的摆放方向应保持一致，便于焊接和散热。
电感：电感是BUCK电路中的关键元件，其布局应尽可能减少与其他元件的耦合，建议将电感放置在PCB的空旷区域，避免与其他高频元件相邻。
MOSFET：MOSFET作为BUCK电路的开关元件，其散热性能至关重要，应将MOSFET放置在PCB上易于散热的位置，并考虑添加散热片或风扇等辅助散热措施。
2、线路设计
输入/输出线路：输入和输出线路应尽量短且直，以减少线路损耗和电磁干扰，应避免线路交叉和重叠，以减少寄生电容和电感的影响。
反馈线路：反馈线路是BUCK电路中的重要组成部分，其布局应尽可能远离高频干扰源，建议采用差分线路设计，以提高抗干扰能力。
3、热设计与电磁兼容性
热设计：BUCK电路在工作过程中会产生一定的热量，因此热设计是PCB布局中不可忽视的一环，应通过合理的元件布局和线路设计，确保热量能够迅速散发出去，避免局部过热导致元件损坏。
电磁兼容性：在PCB布局中，应充分考虑电磁兼容性问题，通过合理的元件布局和线路设计，减少电磁干扰和辐射，确保设备能够稳定工作。
实战案例分析
以某款热门手游设备为例，其BUCK电路的PCB布局采用了上述建议，通过优化元件布局和线路设计，该设备的能效得到了显著提升，发热量也大幅降低，电磁兼容性测试结果表明，该设备在复杂电磁环境下仍能稳定工作，为玩家提供了出色的游戏体验。
参考来源
本文的BUCK电路PCB布局建议基于多年的硬件设计经验和行业最佳实践，同时参考了相关领域的专业文献和资料。
最新问答
1、问：BUCK电路的PCB布局对游戏性能有多大影响？
答：BUCK电路的PCB布局直接影响到设备的能效、发热量和电磁兼容性，从而间接影响游戏性能，合理的布局能够提升设备稳定性，减少卡顿和延迟，为玩家提供更加流畅的游戏体验。
2、问：如何判断BUCK电路的PCB布局是否合理？
答：可以通过能效测试、发热量测试和电磁兼容性测试来判断BUCK电路的PCB布局是否合理，也可以参考行业最佳实践和专业文献，对布局进行优化和改进。
3、问：在优化BUCK电路的PCB布局时，需要注意哪些问题？
答：在优化BUCK电路的PCB布局时，需要注意元件的布局和散热、线路的设计、电磁兼容性的考虑等问题，还需要根据具体的应用场景和设备需求，进行针对性的优化和改进。
